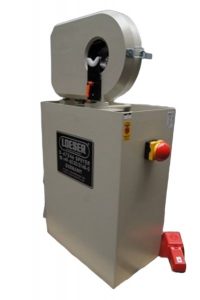

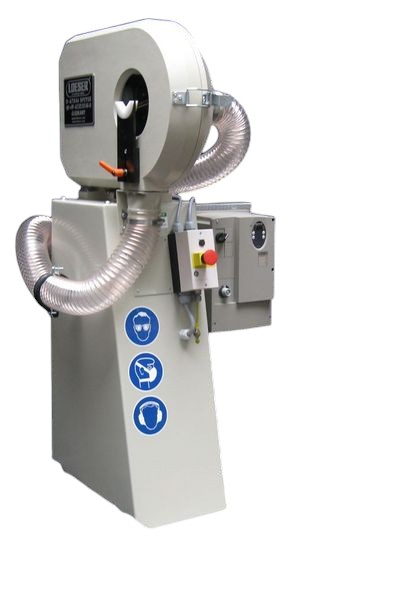

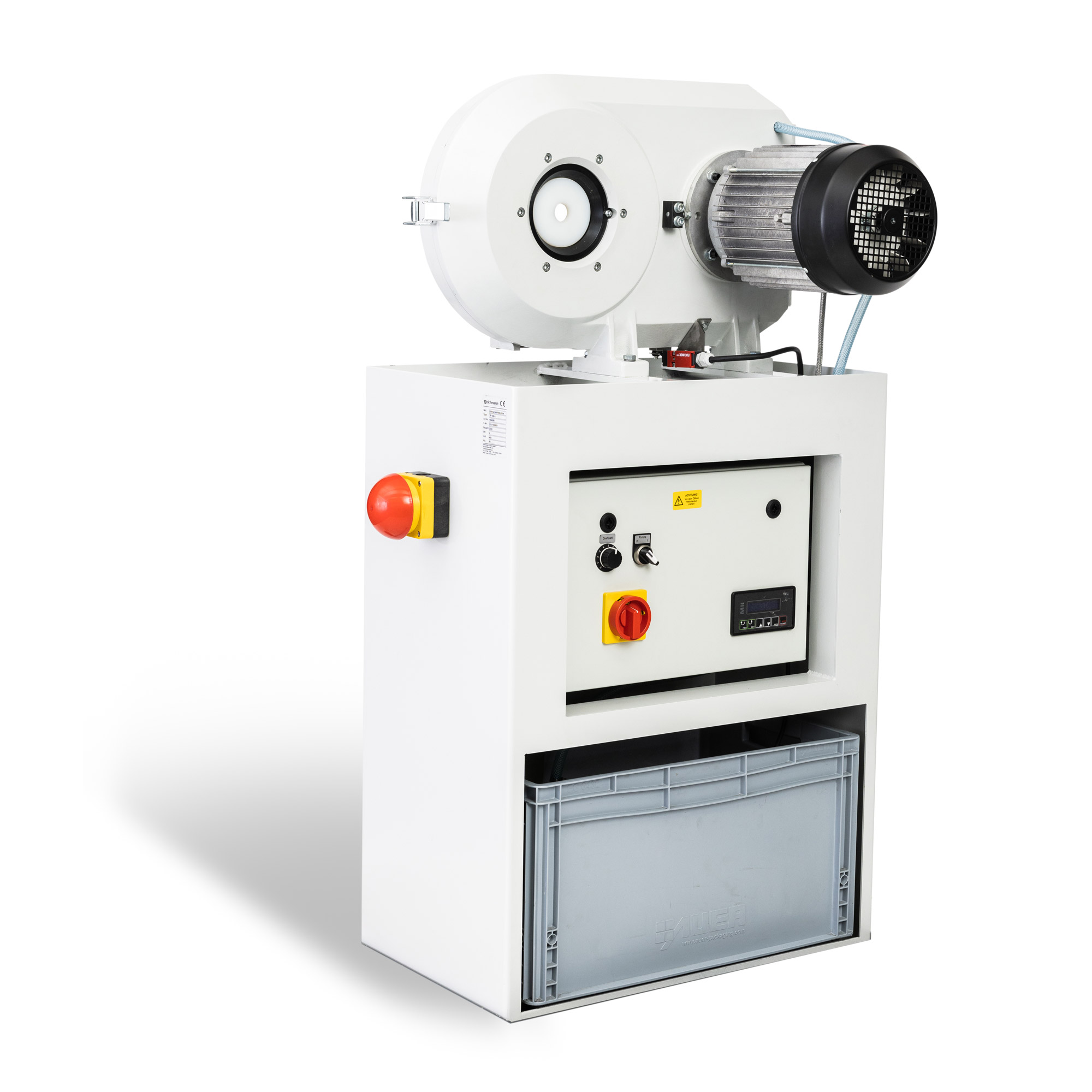

Rohrschleifmaschine TP 80, TP 80-S und TP 100


Rohrschleifmaschine TP 80, TP 80-S und TP 100

  • Rohrdurchmesser 10 – 80 / 100 mm
  • Verstellbarer Schleifbandwiderstand
  • Nassschliffeinrichtung komplett mit Elektropumpe

Die Maschinen sind geeignet zum Schleifen von Rohren mit kreisförmigem und elliptischem Querschnitt. Das Besondere ist, dass selbst gebogene Rohre auf diesen Maschinen geschliffen werden können.

  • Eine Übertragungsbewegung auf die Antriebsrollen
  • Eine Drehbewegung um die Achse des zu schleifenden Rohres

Durch dieses System ist garantiert, dass das Werkstück auf der ganzen Oberfläche seines Umfangs geschliffen wird. Das Schliffbild entspricht der Körnung des verwendeten Schleiffilms. Durch die Verwendung von Schleifbändern Korn 40 bis Korn 800 ist ein großer Spielraum von Schliffbildern möglich, die je nach Einsatzzweck und Verwendung des Werkstückes gewählt werden können.

Sämtliche drehend gelagerten Teile sind in geschlossenen Kugellagern gelagert, mit Fett geschmiert und mit geprüften Schutzeinrichtungen versehen.

Die Schleifbänder können einfach und rasch ausgewechselt werden, sei es, wenn sie verbraucht sind, sei es, weil sie gegen eine andere Körnung ausgewechselt werden müssen. Die Maschine arbeitet im Trockenschliff, besser ist es jedoch, die eingebaute Nassschliffeinrichtung zu benutzen, um den beim Schleifvorgang auftretenden Schleifstaub sofort zu binden und abzuführen. Durch den Einsatz des Nassschliffverfahrens werden im Allgemeinen optimale Schleifergebnisse erzielt. Überdies garantiert das Nassschleifen eine Kühlung des Werkstücks.

Die Einfachheit des Gebrauchs und die Schnelligkeit, mit der die Arbeit ausgeführt wird, machen die Rohrschleifmaschinen des Typs TP zu einer für alle Industriezweige, die Rohre bearbeiten, unerlässlichen Maschine.

Anwendungsbereich:

Edelstahl, hochlegierter und unlegierter Stahl, Buntmetalle, Stahlguss, Aluminium, Titan, Kunstoff, Glas, Papier, für Bauteile z.B.
Turbinenschaufeln oder Druck- und Feingussteile

Lieferzeit: 6 – 8 Wochen

    Angebot anfragen


    Ihre Kontaktdaten






    Anschrift




    Bitte möglichst vollständige Angaben über Ihr Werkstück (optional)











    Informationen zur eingesetzten Maschine (optional)











    Mit * markierte Felder benötigen wir zur Bearbeitung Ihrer Anfrage.

    Angebot anfragen

    Technische Daten

    TP 80TP 100
    Netzspannung230/240 V, 50 Hz 3PH/N/PE230/240 V, 50 Hz 3PH/N/PE
    SchleifbereichØ 9 mm bis Ø 80 mmØ 12 mm bis Ø 100 mm
    Leistung4,09 kW4,09 kW
    Leistung Antriebsmotor 4,0 kW4,0 kW
    Drehzahl Antriebsmotor 400 – 1.450 U/min., elektronisch geregelt
    oder
    1.450 U/min.
    400 – 1.450 U/min., elektronisch geregelt
    oder
    1.450 U/min.
    Leistung Pumpe0,09 kW0,09 kW
    Förderstrom Pumpe25 l/min25 l/min
    Kühlmittelbehälter100 Liter100 Liter
    Schleifband740 x 30 mm740 x 30 mm
    Länge x Breite x Höhe680 x 510 x 1333 mm680 x 510 x 1333 mm
    Gewicht170 kg170 kg
    Die technischen Daten sind nicht bindend, technische Änderungen, die dem Fortschritt dienen, behalten wir uns vor.
